Link komplet senzorja s Hallovim efektom

Link senzor s Hallovim efektom je brezkontaktni senzor zob zobnika na osnovi Hallovega efekta, zasnovan za zaznavanje ročične gredi, odmične gredi in hitrosti koles. Ima tehnologijo prilagodljivega dinamičnega praga, ki samodejno kompenzira spremembe geometrije tarče in zračne reže ter zagotavlja zanesljivo zaznavanje položaja in hitrosti od skoraj ničelne hitrosti do 15 kHz.

Podprti modeli

Vse krmilne enote Link

Druge poprodajne (aftermarket) krmilne enote

Pomembno

Zasnovan za zaznavanje feromagnetnih prožilnih koles in zob zobnikov.

Potreben je zunanji pull-up upor, razen če krmilna enota zagotavlja notranjega.

Za zanesljivo delovanje upoštevajte priporočene dimenzije tarče in zračno režo.

Specifikacije

Poudarki

Link senzor s Hallovim efektom ima naslednje specifikacije:

• Brezkontaktni senzor zob zobnika na osnovi Hallovega efekta.
• Tehnologija prilagodljivega dinamičnega praga.
• Izhod z odprtim kolektorjem (ponor toka).
• Zaznavanje pri skoraj ničelni hitrosti.
• Največja frekvenca zob: 15 kHz.
• Tipična zračna reža: 1.5 mm.
• Delovna temperatura: -40°C do +125°C.
• Stopnja zaščite IP67.
• Eloksirano aluminijasto ohišje.
• 1 m prosti vodnik.
• Vključuje komplet konektorja DTM3

Mere izdelka

• 120mm(L)x15mm(W)x15mm(H)
• 4.72in(L)x0.59in(W)x0.59in(H)

Teža izdelka

• 50 gramov (1.76 unče)

Električne lastnosti

• Obratovalno napetostno območje: 5-24V
• Največja vhodna napetost: 30V
• Največji trajni tok: 6mA
• Preseki vodnikov: 20AWG/0.5mm2

Razno

• Rjava: napajalna napetost
• Modra: masa senzorja
• Črna: izhod na krmilno enoto
• Za preprečevanje motenj je treba uporabiti oklopljen kabel.

Vsebina paketa

• Senzor s Hallovim efektom

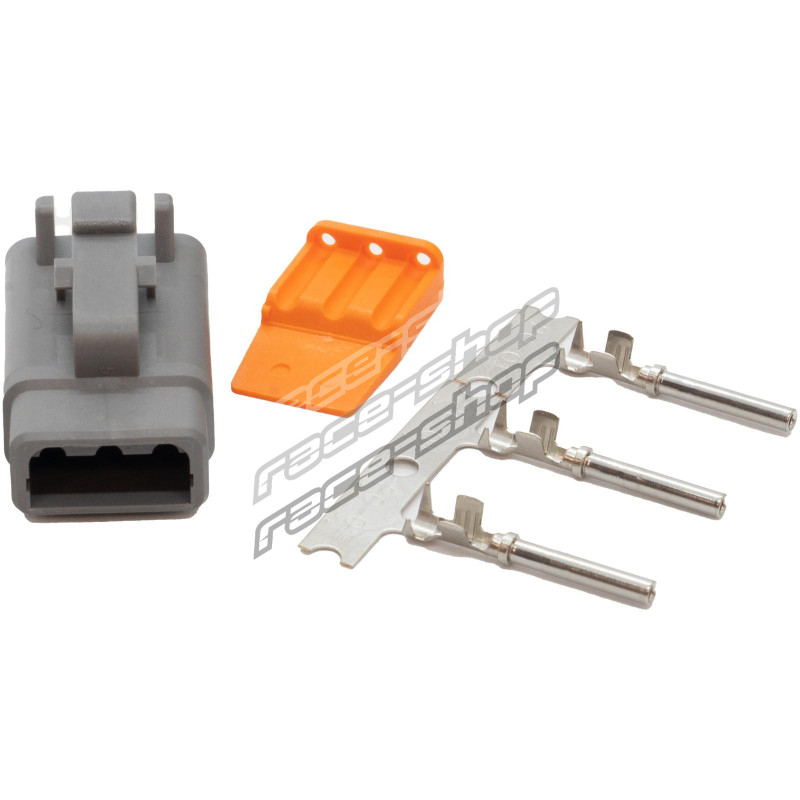

• Komplet konektorja DTM3 (MF & F)
• Tiskana navodila za dodatno opremo
