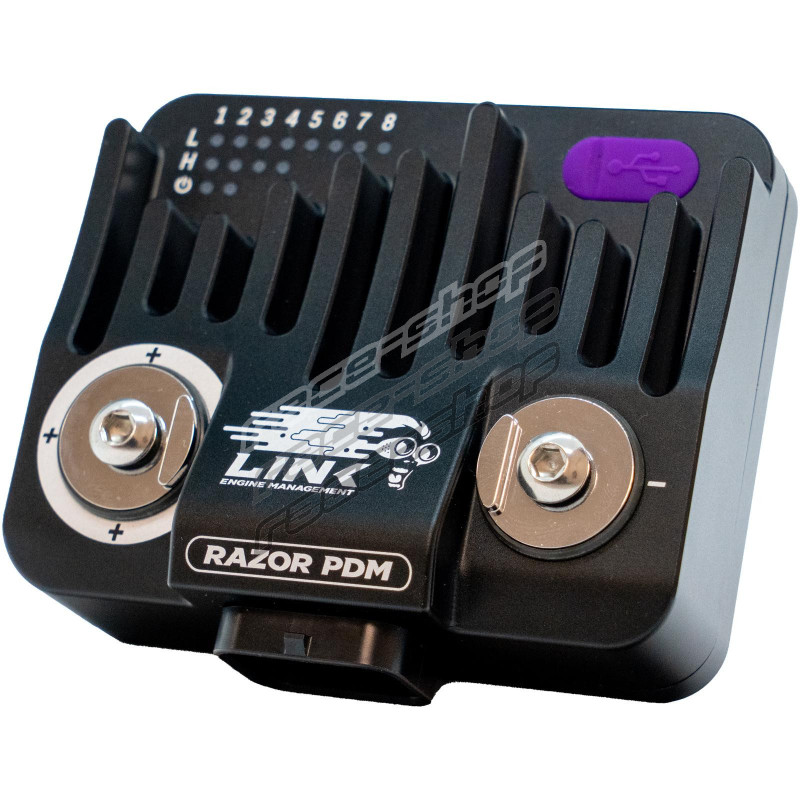

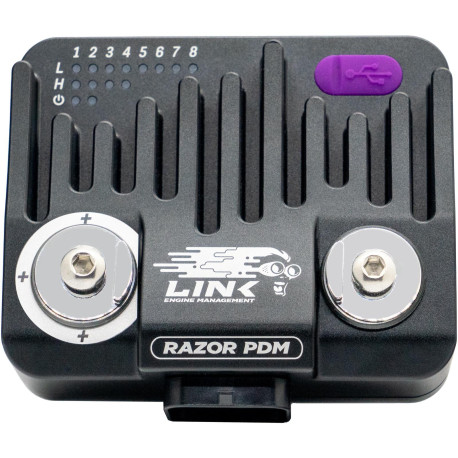

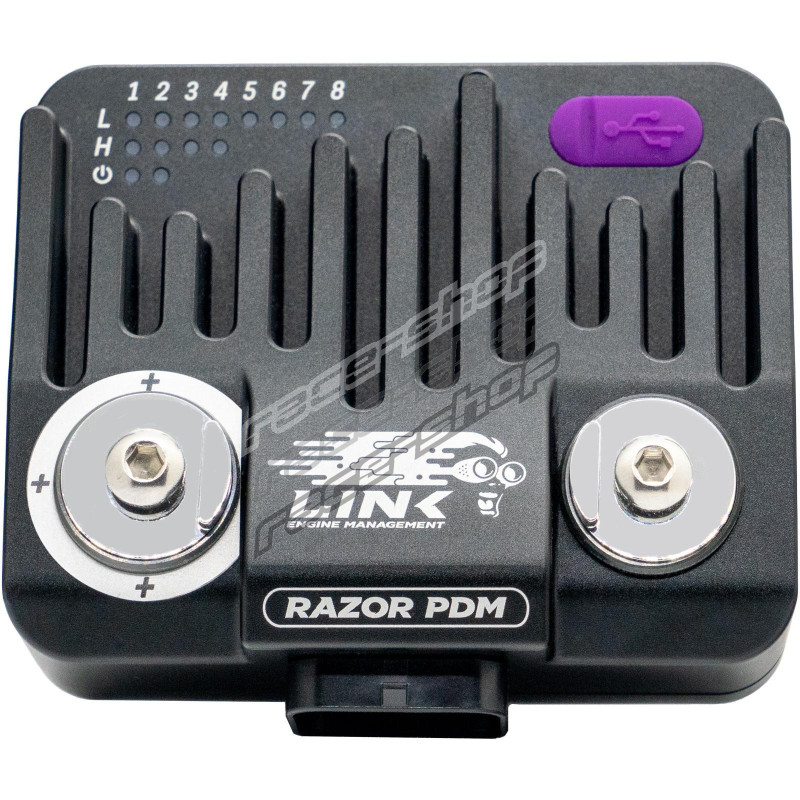

Link Razor PDM

Pozabite na težave in frustracije z zastarelimi varovalkami in releji z nadgradnjo na Linkov Razor PDM. Namesto ročnih ponastavitev in zamenjav uživajte v pametnejšem, bolj urejenem in zanesljivejšem upravljanju električnega sistema.

Razor PDM (modul za distribucijo napajanja) je programabilen računalnik, ki inteligentno upravlja dovod napajanja komponentam, kot so luči, ventilatorji ali črpalke za gorivo, z obdelavo vhodov iz krmilnih enot, tipkovnic CAN, stikal ali senzorjev.

Razor PDM neprekinjeno spremlja porabo toka in stanje tokokrogov, samodejno izvaja prilagoditve v realnem času in odpravlja težave v realnem času, da prepreči poškodbe in okvare.

Razor PDM je zasnovan s poudarkom na prilagodljivosti: več enot Razor PDM je mogoče povezati prek CAN, da dobite točno toliko vhodov in izhodov, kot jih potrebujete. Zaradi kompaktne velikosti jih lahko namestite blizu naprav, ki jih krmilijo, kar zmanjša dolžino ožičenja, padec napetosti, stroške in zahtevnost vgradnje.

Razor PDM so idealni za projekte, pri katerih želite tradicionalne varovalke in releje nadomestiti z inteligentnim upravljanjem napajanja, manj zapletenim ožičenjem in večjo električno zanesljivostjo.

Podprti modeli

Razor PDM lahko krmili do 4 izhode visoke moči in 8 univerzalnih pinov ADIO.

Opozorila

PDM se pri velikih obremenitvah močno segrejejo.

Razor PDM (modul za distribucijo napajanja) je programabilen računalnik in vključuje naslednje funkcije:

Funkcije PDM

• Uporaben v kombinaciji s krmilno enoto Link ali kot povsem samostojna naprava.
• Nastavljiva zaščita pred prevelikim tokom in kratkim stikom z nastavljivimi parametri izklopa in ponastavljive varovalke.
• Prilagodljive in zmogljive strategije krmiljenja, vključno s splošnim regulatorjem PID, matematičnimi funkcijami, logičnimi izrazi in funkcijami tipkovnice CAN.
• Prilagodljivo krmiljenje s tipkovnico CAN, ki omogoča, da tipke upravljajo izhode Razor PDM, funkcije krmilne enote Link ali oboje (G5, G4X in G4+ z nekaterimi omejitvami).
• Beleženje podatkov prek CAN ali USB za diagnostiko, analizo in odpravljanje težav, kar pomaga hitreje najti težave.
• Več enot Razor PDM je mogoče enostavno povezati prek CAN za več vhodov/izhodov.
• Nastavitev prek USB z Linkovim brezplačnim naprednim programskim paketom PDM Link.

Specifikacije

Kliknite za bazo znanja PDM, ki vključuje list s specifikacijami in uporabniški priročnik.

Razor PDM (modul za distribucijo napajanja) je programabilen računalnik z naslednjimi specifikacijami:

Vhodi in izhodi

• Izhodi visoke moči: štirje s trajnim tokom 25A (80A varna konica), nastavljivi kot high side, low side, PWM ali v paru za krmiljenje H-mostu.
• Univerzalni ADIO: osem analognih/digitalnih vhodno/izhodnih pinov (ADIO), nastavljivih kot analogni ali digitalni/preklopni vhodi ali high-side izhodi do 8A vsak. Štirje pini ADIO podpirajo izhod PWM, preostali štirje pa vhode PWM, frekvence, obratovalnega cikla (duty cycle) in hitrosti.
• Programsko krmiljeni pull-up upori: 4K7 na 5V.
• Tokovna zmogljivost: do 100A skupnega trajnega izhodnega toka z neponavljajočim se koničnim tokom 160A.
• Razširitev: več PDM je mogoče enostavno povezati prek CAN za več vhodov/izhodov. Kompaktna oblika Razor PDM omogoča namestitev vsakega PDM čim bližje porabniku.

Komunikacija

• 1 kanal CAN bus
• 1 USB Type-C za nastavitev prek programske opreme PDM Link

Mere izdelka

• 103.6mm(L) x 93.4mm(W) x 43.2mm(H)
• 4.08in(L) x 3.68in(W) x 1.70in(H)

Teža izdelka

• 475 gramov (16.76 unče)

Material

• Popolnoma tesnjeno CNC aluminijasto ohišje

Električne lastnosti

• Obratovalno napetostno območje: 6-24V
• Največja vhodna napetost: 27V
• Največji trajni tok: 140A

Razno

• Vodoodporen, delovna temperatura -40 do +80 °C

Vsebina paketa

• Link Razor PDM
• Vodnik za hiter začetek
• Montažna plošča in vijaki
• Superseal C komplet vtiča in kontaktov
• Povezovalni kabel USB-C
• Izolacijska kapa za pozitivni priključek
• 2 x obročasta priključka za visok tok in vijaka
