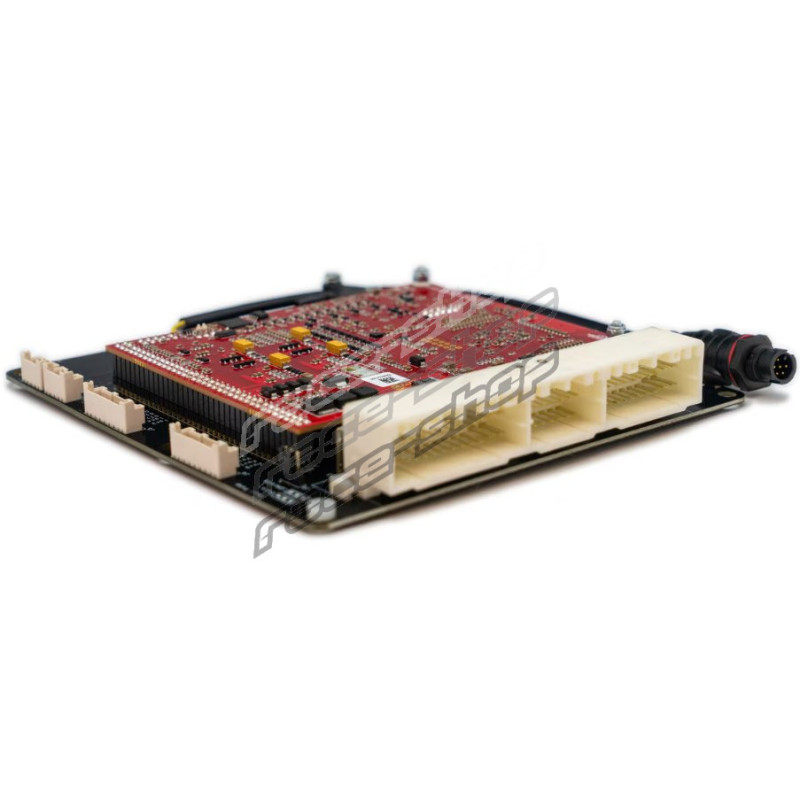

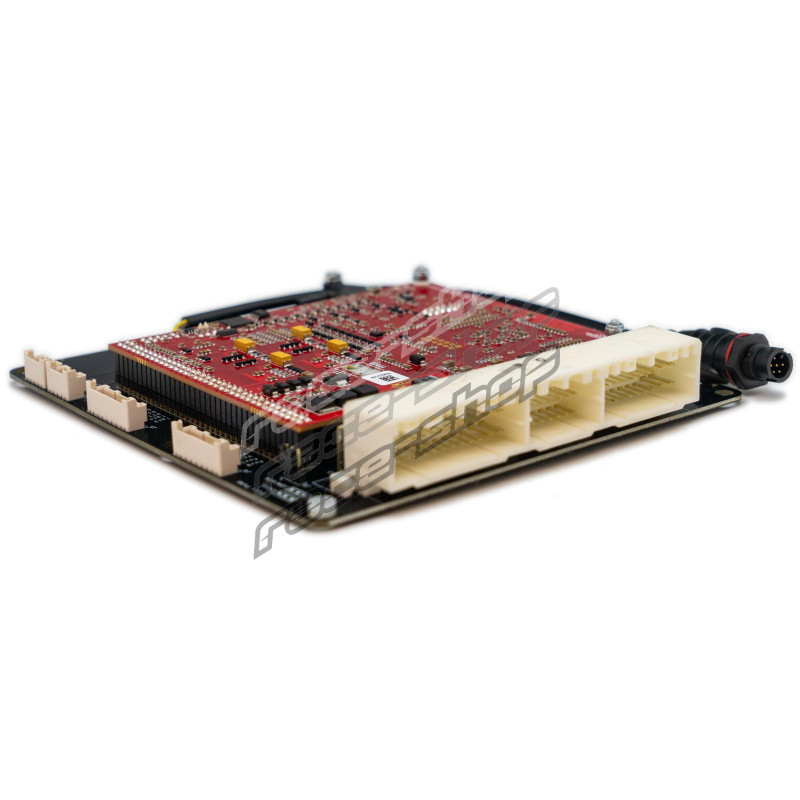

MX5Link - MX5NB1X

MX5NB1X, izdelana namensko za Mazdo MX5 NB pred prenovo (Pre-Facelift, je zasnovana za neposredno vgradnjo na tovarniško mesto krmilne enote z uporabo tovarniških nosilcev, originalnega kabelskega snopa in konektorjev. Brez predelave ožičenja, brez adapterskih kabelskih snopov, brez kompromisov. Ohrani vse tovarniške funkcije, zagotavlja brezhibno integracijo z OEM sistemi in vključuje začetno mapo (startup map), s katero vozilo hitro zaženete. Rezultat je čista, preprosta in zanesljiva vgradnja, ki ohrani originalen videz.)

Plug-in krmilne enote Link G4X imajo enak procesor, strojno programsko opremo (firmware), programsko opremo in standardni nabor funkcij G4X kot celotna ponudba G4X. Funkcije vključujejo dvojni CAN Bus, Flex Fuel, prilagodljive omejevalnike za zaščito motorja, krmiljenje s tipkovnico CAN, regulacijo polnilnega tlaka z odprto in zaprto zanko, dvojno regulacijo lambda v zaprti zanki, krmiljenje VVT, vgrajen osciloskop prožilnih signalov, združljivost s poprodajnimi zasloni, neposredno krmiljenje avtomatskega menjalnika in 512MB vgrajenega pomnilnika za beleženje podatkov. Ima tudi vgrajen senzor MAP.

MX5NB1X, ki temelji na Linkovi prvenstveni platformi G4X, podpira tudi napredne funkcije nastavljanja in motošportne funkcije, vključno s krmiljenjem dušikovega oksidula (Nitrous), kontrolo speljevanja (Launch Control), sistemom Anti-lag, tempomatom, kontrolo zdrsa (Traction Control), dirkalnim časovnikom in upravljanjem moči, krmiljenjem prestavljanja in krmiljenjem prestavljanja z obvolanskimi ročicami.

Plug-in krmilna enota Link je idealna rešitev, kadar je na voljo za vaše vozilo in je ožičenje v dobrem stanju, saj zagotavlja sodobno upravljanje motorja brez zapletenosti vgradnje wire-in krmilne enote.

Podprti modeli

MX5NB1X je zasnovana za naslednjo aplikacijo s krmilno enoto s 3 vtiči:

Mazda MX5 NB1 pred prenovo z motorjem 1.8L brez VVT od MY1998-2000.

Pomembno

Pred nakupom preverite, ali se vaš konektor ujema s priključkom na priloženi fotografiji.

Ta krmilna enota deluje samo z ročnimi menjalniki.

Vključuje vgrajen senzor MAP

Podprta je večina tovarniških funkcij.

Ta krmilna enota bo pred uporabo elektronske dušilne lopute potrebovala razširitveni konektor.

Ta Plug-in ima nov 4-pinski napajani konektor CAN in za povezavo CAN ne more uporabljati starega kabla CANPCB. Za priklop naprav CAN uporabite kabel CANJST4 (Link PN 101-0198). Nova 4-pinska vrata in kabel ne zagotavljajo le povezave CAN, temveč tudi zaščiteno napajanje 12V in maso za napajanje naprav CAN. Napajanje je zaščiteno s samoresetirajočo varovalko za trajni tok 3A.

Plug-in krmilne enote imajo vse standardne funkcije G4X ter napredne funkcije nastavljanja in motošportne funkcije, vključno z:

Funkcije krmilne enote

• Dvojni CAN Bus
• Krmiljenje elektronske dušilne lopute
• Flex Fuel
• Osciloskop prožilnih signalov
• 3-osni merilnik pospeška
• Izbirni pull-up upori temperaturnih vhodov
• Prilagodljivi omejevalniki za zaščito motorja
• Krmiljenje s tipkovnico CAN
• Krmiljenje VVT
• Regulacija polnilnega tlaka z odprto zanko
• Regulacija polnilnega tlaka z zaprto zanko
• Dvojna regulacija lambda v zaprti zanki
• Neposredno krmiljenje avtomatskega menjalnika
• Združljivo z vsemi vodilnimi poprodajnimi armaturnimi zasloni prek CAN ali serijskega podatkovnega toka
• 512 megabajtov notranjega pomnilnika za beleženje podatkov
• Opomba: Ta krmilna enota bo pred uporabo elektronske dušilne lopute potrebovala razširitveni konektor.

Motošportne funkcije

• Krmiljenje dušikovega oksidula (Nitrous)
• Kontrola speljevanja (Launch Control)
• Anti-lag
• Tempomat
• Kontrola zdrsa (Traction Control)
• Dirkalni časovnik in upravljanje moči
• Krmiljenje prestavljanja
• Krmiljenje prestavljanja z obvolanskimi ročicami

Specifikacije

Plug-in krmilne enote združujejo vse vrhunske specifikacije G4X s pristno plug-and-play priročnostjo, vključno z:

Vhodi in izhodi

• Celoten seznam vhodov in izhodov najdete v navodilih za vgradnjo MX5NB1X

Komunikacija

• 2 kanala CAN Bus
• LTW 6-pinski USB priključek za nastavljanje

Mere izdelka

• 160mm(L)x160mm(W)x30mm(H)
• 6.30in(L)x6.30in(W)x1.18in(H)

Teža izdelka

• 270 gramov (9.52 unče)

Električne lastnosti

• Obratovalno napetostno območje: 6.5-24V
• Največja vhodna napetost: 36V
• Največji trajni tok: 11.5A

Vsebina paketa

• G4X Mazda MX5NB1X Plug-in krmilna enota
• Antistatični trak
• USB kabel za nastavljanje - krmilna enota na USB
• Nalepke Link
• Kartica s priročnikom za Plug-in
• Kartica za registracijo izdelka
