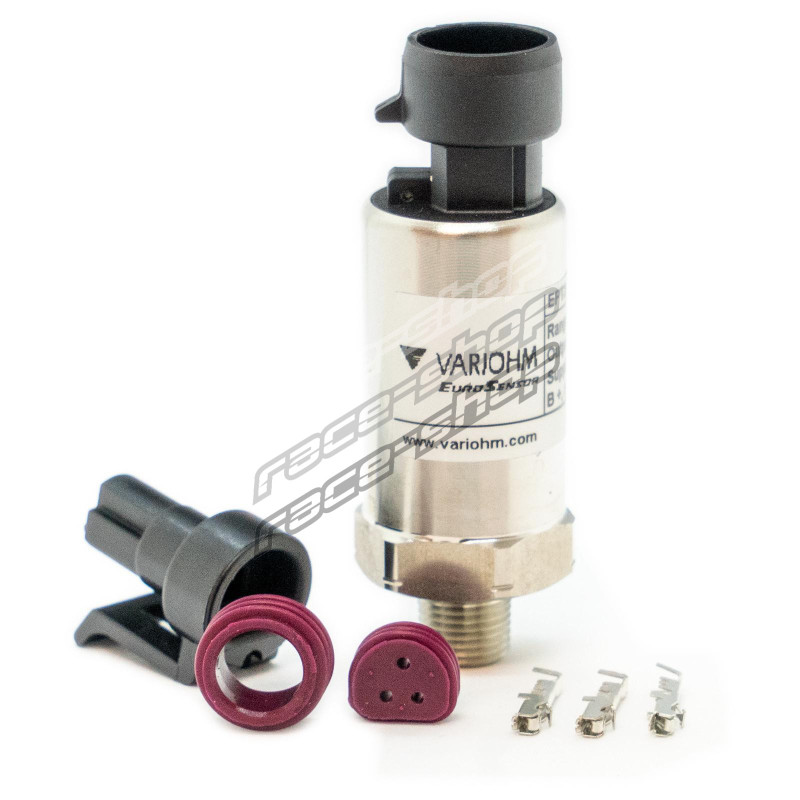

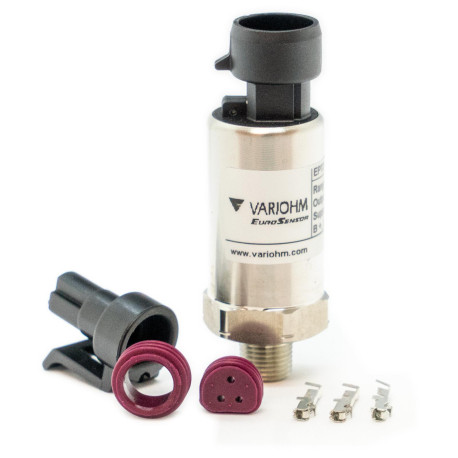

Link 8 Bar senzor MAP EU (MAP8EU)

Link 8 Bar senzor MAP je visoko natančen senzor absolutnega tlaka v sesalnem kolektorju (MAP), zasnovan za turbo in kompresorske motorje s polnilnim tlakom do 101 psi (7 bar). Z robustno izvedbo iz nerjavnega jekla in hitrim odzivnim časom zagotavlja stabilno in natančno merjenje tlaka za zanesljivo nastavljanje motorja v zahtevnih motošportnih in visokozmogljivih aplikacijah.

Podprti modeli

Vse krmilne enote Link.

Druge poprodajne (aftermarket) krmilne enote z 5V ratiometričnim analognim vhodom.

Polnilni tlak do 101 psi (7 bar).

Opozorila

Zasnovan za uporabo z reguliranim 5V napajanjem senzorja.

Pri krmilnih enotah Link G4/G4+/G4X/G5 v PC Link kot tip senzorja MAP izberite 'Variohm 8 Bar'.

Ni priporočljivo za atmosferske motorje ali polnilne tlake nad 7 BAR / 101 psi.

Specifikacije

Poudarki

Link 8 Bar senzor MAP ima naslednje specifikacije:

• Tlačno območje: -1 do +7 bar (-14.5 do +101 psi).
• Ratiometrični izhod 0.5-4.5V.
• Napajalna napetost 5V.
• Visoko natančen piezorezistivni merilni element.
• Ohišje iz nerjavnega jekla.
• Hiter odzivni čas (<1ms).
• Odlična odpornost proti vibracijam in udarcem.
• Delovna temperatura: -40°C do +125°C.
• Stopnja zaščite IP66.
• Konektor Packard Metri-Pack.
• Tlačni priključek 1/8" NPT z zunanjim navojem.
• Priložen komplet konektorja TI Sensor.

Mere izdelka

• 70mm(L)x25mm(W)x25mm(H)
• 2.76in(L)x0.98in(W)x0.98in(H)

Teža izdelka

• 65 gramov (2.29 unče)

Električne lastnosti

• Obratovalno napetostno območje: 5V
• Največja vhodna napetost: 5V

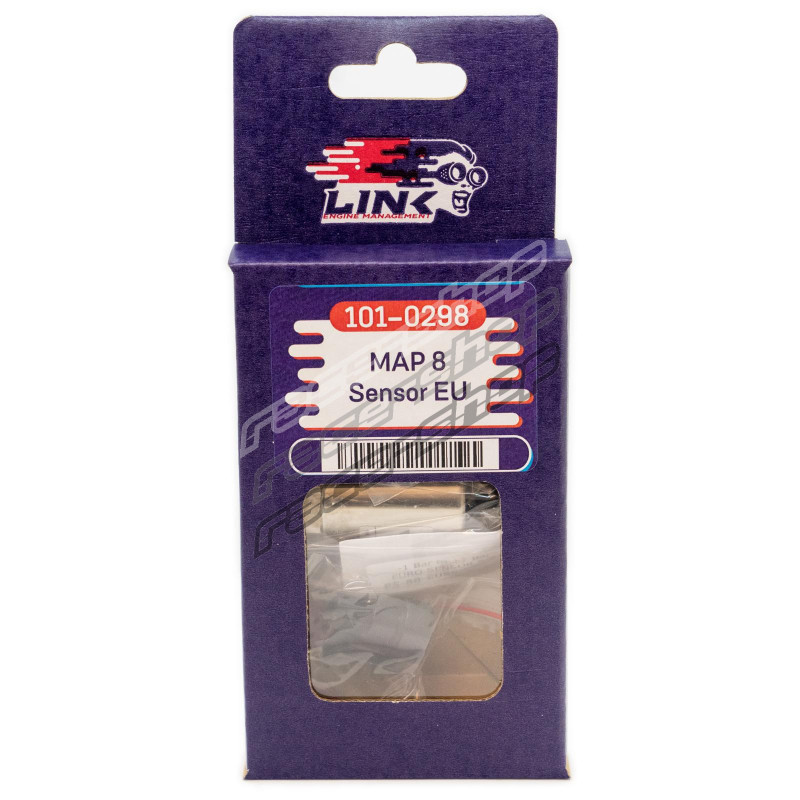

Vsebina paketa

• Senzor MAP 8 Bar EU
• Komplet konektorja TI Sensor
• Tiskana navodila za dodatno opremo

Ime kalibracije v PCLink

• "8 Bar Variohm"

Surovi kalibracijski podatki

• 0.5V = 0kPa, 4.5V = 800kPa

Konektor

• Komplet konektorja TI Sensor 101-0130
