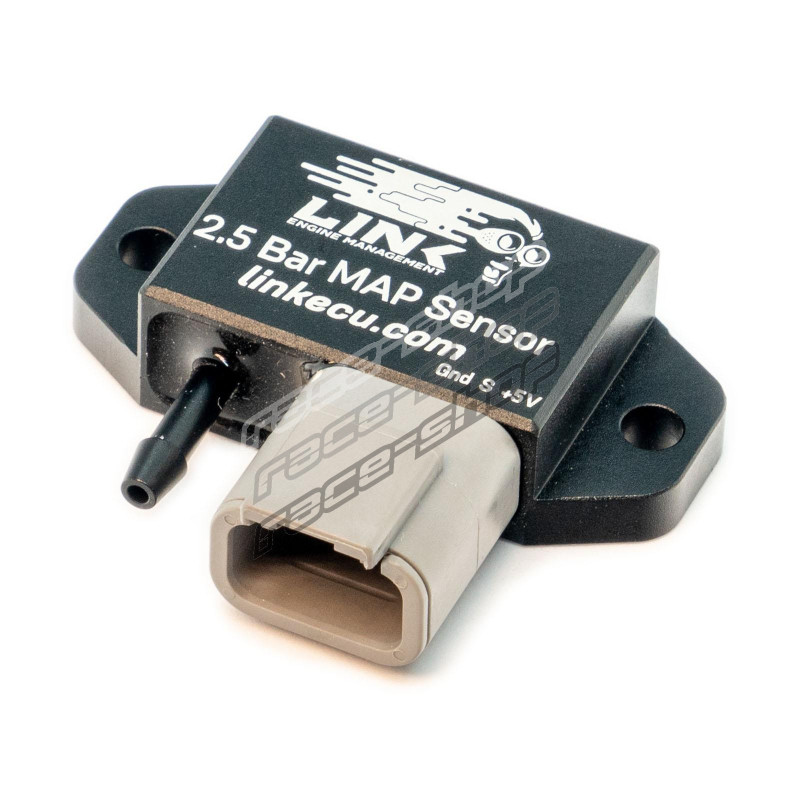

Link 2.5 Bar senzor MAP (MAP2.5)

Podprti modeli

Vse krmilne enote Link.

Druge poprodajne (aftermarket) krmilne enote z analognimi vhodi za senzor MAP.

Turbo in kompresorski motorji s polnilnim tlakom do 22 psi (1.5 bar).

Pomembno

Senzor namestite višje od priključne točke na sesalnem kolektorju.

V PCLink kot tip senzorja MAP izberite "Link 2.5 Bar".

Ni priporočljivo za atmosferske (NA) motorje ali polnilne tlake nad 1.5 bar / 22psi.

Specifikacije

Poudarki

Link 2.5 Bar senzor MAP ima naslednje specifikacije:

• Tlačno območje: 0-2.5 bar absolutno.
• Merjenje tlaka z visoko ločljivostjo.
• Kompaktno aluminijasto ohišje.
• Priključek za cev 4mm (3/16").
• Zasnova za pritrditev z dvema vijakoma.
• Vključuje 3-pinski komplet konektorja Deutsch DTM.
• Razpored priključkov je označen na ohišju senzorja.
• Zasnoval in izdelal LinkECU.

Mere izdelka

• 60mm(L)x50mm(W)x20mm(H)
• 2.36in(L)x1.97in(W)x0.79in(H)

Teža izdelka

• 40 gramov (1.41 unče)

Električne lastnosti

• Obratovalno napetostno območje: 4.75-5.25V
• Največja vhodna napetost: 5.25V
• Največji trajni tok: 10mA

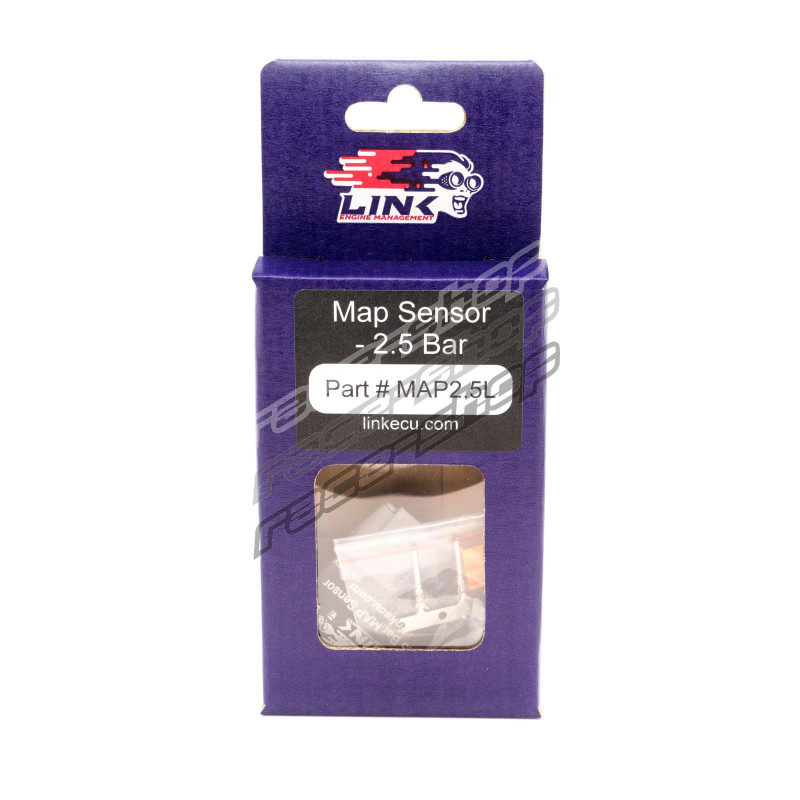

Vsebina paketa

• 2.5 Bar senzor MAP
• Deutsch komplet 3-polnega vtiča

Ime kalibracije v PCLink

• "Link 2.5 Bar"

Surovi kalibracijski podatki

• 0.5V = 35kPa, 4.5V = 235kPa

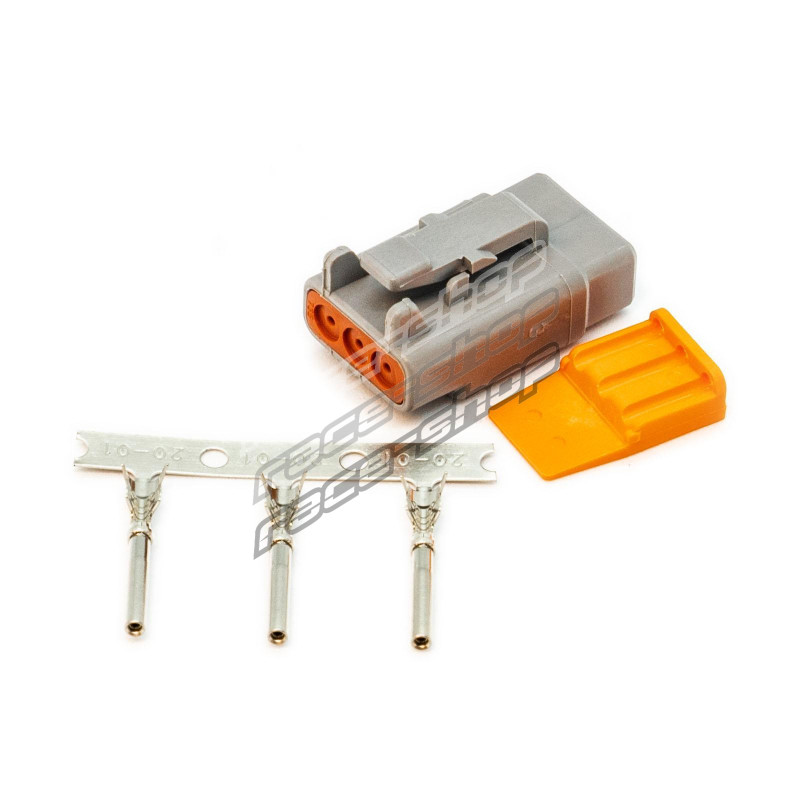

Konektor

• Deutsch komplet 3-polnega vtiča (PN 101-0128)
