Link senzor temperature hladilne tekočine (NTC12)

Link NTC12 temperaturni senzor je visokokakovosten termistor NTC, zasnovan za merjenje temperature tekočin, vključno s hladilno tekočino, oljem in gorivom. Z navojem M12 x 1.5, delovnim območjem od -40°C do 130°C ter kompaktno in robustno zasnovo zagotavlja natančno merjenje temperature za širok nabor motošportnih in zmogljivostnih aplikacij.

Opozorila

Tesnilna podložka ni priložena. Na večino krmilnih enot ga lahko priključite neposredno na temperaturni vhod (Temp Input) ali na analogni vhod z uporabo zunanjega pull-up upora na 5V. Primerna je katera koli montažna usmeritev.

Specifikacije

Poudarki

Link NTC12 temperaturni senzor ima naslednje specifikacije:

• Termistor NTC.
• Zunanji navoj M12 x 1.5.
• Temperaturno območje: -40°C do 130°C.
• Nazivna upornost: 2.5k ohm +/-5% pri 20°C.
• Natančnost pri 25°C: +/-1.4°C.
• Natančnost pri 100°C: +/-3.4°C.
• Odzivni čas (tau63): <15s (mirujoča voda).

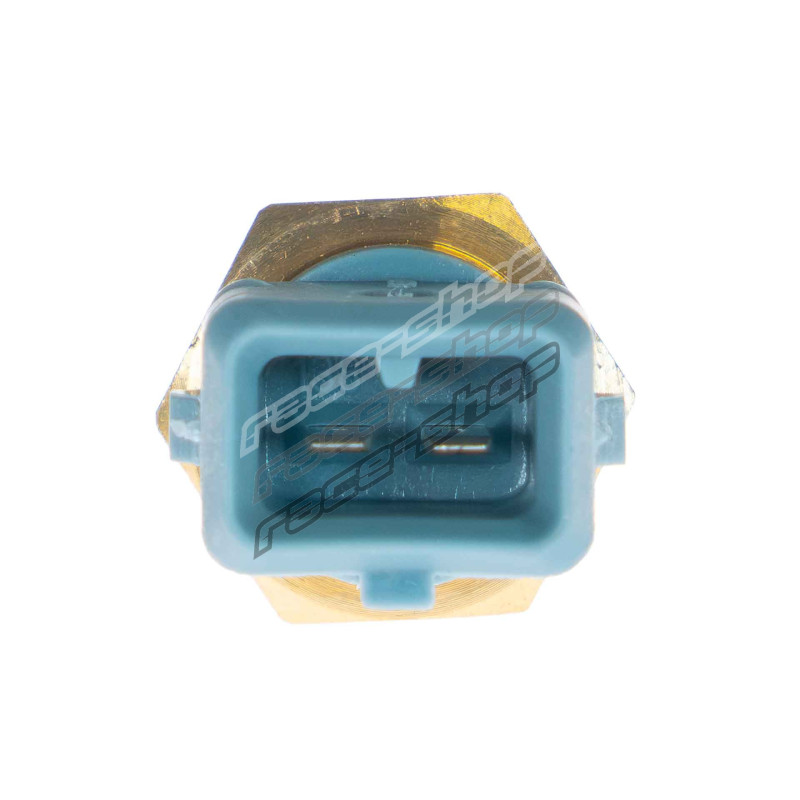

• Konektor Bosch Jetronic.
• Združljiv z E85.
• Priložen 2-polni vtič, pin in zaščitna kapa v slogu Bosch.

Mere izdelka

• 50.5mm(L)x25mm(W)x20mm(H)
• 1.97in(L)x0.98in(W)x0.79in(H)

Teža izdelka

• 29 gramov (1.02 unče)

Električne lastnosti

• Obratovalno napetostno območje: 5V

Vsebina paketa

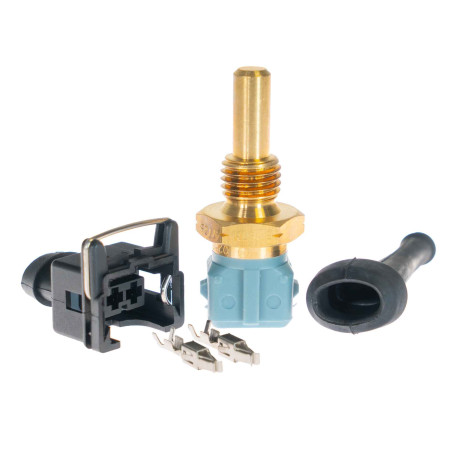

• Senzor temperature tekočine M12
• 2-polni vtič, pin in zaščitna kapa v slogu Bosch

Ime kalibracije v PCLink

• "Link NTC12 & IATB" ALI "Std Bosch NTC"

Surovi kalibracijski podatki

• -40°C: 45 313 ohm
• -30°C: 26 114 ohm
• -20°C: 15 462 ohm
• -10°C: 9397 ohm
• 0°C: 5896 ohm
• 10°C: 3792 ohm
• 20°C: 2500 ohm
• 30°C: 1707 ohm
• 40°C: 1175 ohm
• 50°C: 834 ohm
• 60°C: 596 ohm
• 70°C: 436 ohm
• 80°C: 323 ohm
• 90°C: 243 ohm
• 100°C: 187 ohm
• 110°C: 144 ohm
• 120°C: 113 ohm
• 130°C: 89 ohm
• 140°C: 72 ohm
• 150°C: 55 ohm

Konektor

• Bosch komplet 2-polnega vtiča (PKB2), 101-0051.
