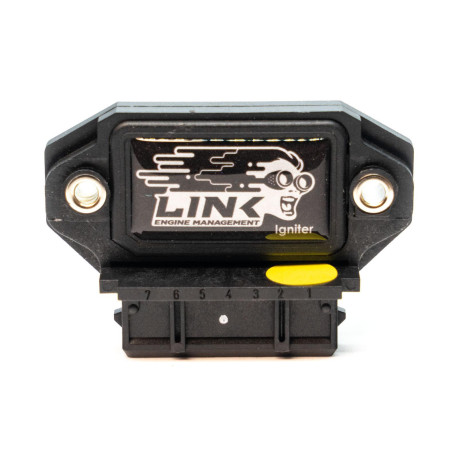

Link trikanalni induktivni vžigalni modul (I3)

Link 3-kanalni vžigalni modul je zasnovan za aplikacije z vžigalnimi tuljavami brez vgrajenih vžigalnih modulov. Krmili lahko do tri netranzistorske vžigalne tuljave in predstavlja zanesljivo rešitev za krmiljenje vžiga v širokem naboru motošportnih in zmogljivostnih aplikacij, vključno z vžigom wasted spark na 6-valjnih motorjih, tuljavo na svečko (coil-per-plug) na 3-valjnih motorjih ali uporabo več vžigalnih modulov pri 6- in 8-valjnih postavitvah.

Podprti modeli

Primeren pri uporabi vžigalnih tuljav brez vgrajenih vžigalnih modulov.

Opozorila

Namestite na primeren hladilnik ali kovinsko površino z uporabo toplotno prevodne paste.

Konektor zaščitite pred vodo in vlago.

Več vžigalnih izhodov ne vežite vzporedno na en kanal.

Link 3-kanalni vžigalni modul ima naslednje specifikacije:

Funkcije nastavljanja krmilne enote

• Krmili do 3 vžigalne tuljave
• Primeren za netranzistorske ("neme") vžigalne tuljave
• Zasnova s tremi Darlingtonovimi tranzistorji
• 7-pinski konektor Bosch Jetronic

Specifikacije

Mere izdelka

• 71mm(L) x 48mm(W) x 21mm(H)
• 2.80in(L) x 1.89in(W) x 0.83in(H)

Teža izdelka

• 45 gramov (1.59 unče)

Električne lastnosti

• Obratovalno napetostno območje: 6-18V
• Največja vhodna napetost: 400V
• Primarni tok do 8.5A na kanal

Razno

• Delovna temperatura -40°C do +110°C

Vsebina paketa

• Trikanalni vžigalni modul
• Stran vodnikov vžigalni modul/Map
• Gumijasta zaščitna kapa, 7-polna, Bosch
• Tiskana navodila za dodatno opremo

Konektor

• Bosch 7-pin Jetronic
