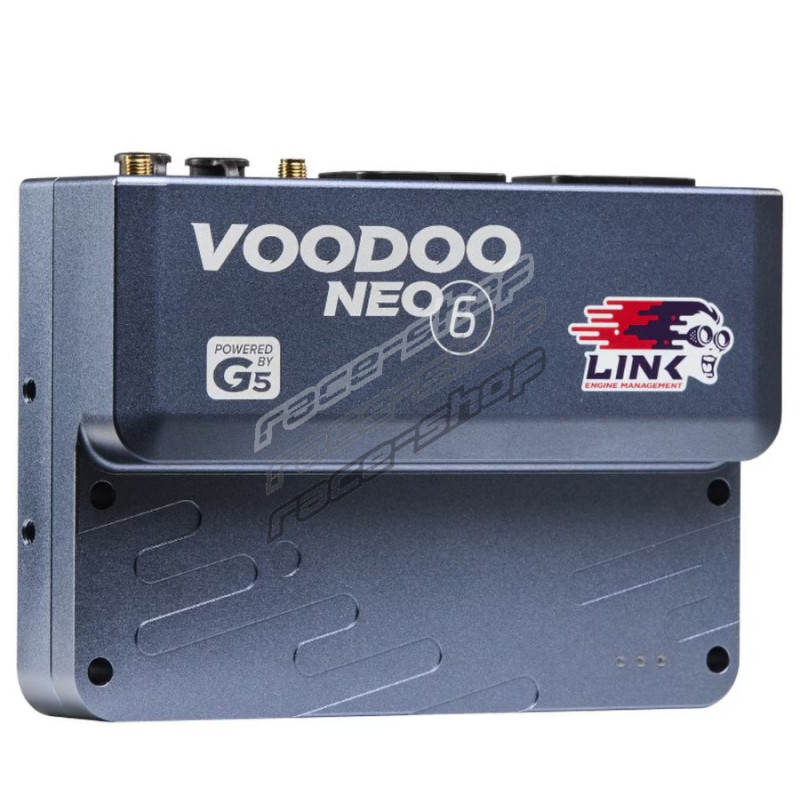

Link G5 Voodoo Neo 6

Naslednja generacija upravljanja motorja za veliko več motorjev.

8 valjev z vbrizgom v sesalni kanal ali neposrednim vbrizgom in neposrednim vžigom,

6 valjev s stopenjskim neposrednim/kanalnim vbrizgom in neposrednim vžigom

Procesne enote G5 Voodoo so popolna izbira za profesionalni motošport.

G5 Voodoo Neo 6 deluje na različnih vozilih. Za nasvet glede vašega specifičnega projekta se obrnite na prodajalca LinkECU ali tehnično podporo.

V paketu:

• G5 Voodoo Neo 6 krmilna enota
• Povezovalni kabel USB-C
• WiFi antena
• 4m GPS antena (magnetna ali lepilna pritrditev)
• Zaščitna pokrovčka za USB-C in SMA
• Vodnik za hiter začetek (A5)
• Tabela vhodov/izhodov za monterja (A3)
• Nalepke Link
• Nov komunikacijski modul: do 10x hitrejši prenos datotek dnevnika, iz minut na sekunde, ter izboljšana WiFi in GPS
• Vgrajen ethernet
• 1GB vgrajenega pomnilnika za beleženje v enoti za shranjevanje podatkov
• 1 vgrajena širokopasovna lambda regulacija
• CNC ohišje, tesnjeno
• Skupaj 68 pinov (34-pinska konektorja Link A in B superseal)
• Podpora za K-line
• Nov konektor WEIPU CAN, ki zagotavlja napajanje za vodilo CAN.

Zelo prilagodljivi vhodi/izhodi z uporabo 2 vrst večnamenskih pinov:

• Pini ADIO in pini za vbrizg/digitalni vhod. Ti pini lahko delujejo kot vhodi ali izhodi.
• Zdaj se lahko napaja prek kabla USB, kar posodobitve strojne programske opreme (firmware) in pripravo začetne nastavitve na računalniku zelo poenostavi.
• Deluje z enako zelo cenjeno programsko opremo PC Link kot G4X, zato vam ni treba spoznavati novega programskega paketa. Datoteke dnevnikov in map G4X in G5 lahko odprete v isti programski opremi (mapo G4X je mogoče naložiti tudi v G5 Voodoo Pro)
• Več možnosti montaže kot kdaj koli prej, s skoznjimi luknjami in montažnimi luknjami z navojem ob strani in spodaj.
• Vse NEO omogočajo neposredni vbrizg, vključno s stopenjskim vbrizgom v sesalni kanal in neposrednim vbrizgom pri NEO 4 in 6.

Potrebna sta kompleta konektorjev “A” & “B” (nista priložena).

Specifikacije

Vhodi/izhodi

Krmiljenje do 8 valjev z vbrizgom v sesalni kanal ali neposrednim vbrizgom in neposrednim vžigom ali 6 valjev s stopenjskim neposrednim/kanalnim vbrizgom, zahvaljujoč:

• 12 pinov za vbrizgalne šobe
• 8 pinov za vžig
• 6 pinov za pomožne izhode
• (4 pini za vbrizgalne šobe so skupni s 4 pini DI. Vsak pin lahko uporabite le za vbrizg ali DI, ne za oboje hkrati.)
• 6 pinov ADIO
• Zelo prilagodljivi vhodi/izhodi z uporabo 2 vrst večnamenskih pinov: pini ADIO in pini za vbrizg/digitalni vhod. Ti pini lahko delujejo kot vhodi ali izhodi.
• ADIO so edinstvena vrsta pinov. ADIO lahko deluje kot pomožni izhod (preklopni ali PWM), kot analogni vhod ali kot digitalni vhod, ne more pa brati PWM/frekvence.
• Neo 6 ima pine Inj/DI, ki se uporabljajo kot pin za vbrizgalno šobo, pomožni izhod ali digitalni vhod. Lahko berejo PWM/frekvenco.
• Vse neuporabljene pine za vbrizg/vžig je mogoče uporabiti kot pomožne pine.
• Vsi pini za vžig in pomožni pini so zaščiteni pred povratnim napajanjem.
• 3 analogni vhodi
• 10 digitalnih vhodov
• 4 temperaturni vhodi
• 2 vhoda za klenkanje
• 2 prožilna vhoda
• 1 x krmilnik širokopasovne lambda sonde
• Krmiljenje elektronske dušilne lopute z dvojnim H-mostom
• Namenski pin za stikalo vžiga
• 5v napajanje senzorjev
• CAN 1 prek konektorja Weipu. Konektor CAN zdaj zagotavlja napajanje in maso.

Komunikacija

• USB-C (kabel priložen)
• Napajanje prek USB
• WiFi: neposredna povezava s krmilno enoto prek vgrajene dostopne točke Wifi ali dodajanje v obstoječe omrežje (antena priložena)
• CAN: nov konektor WEIPU zagotavlja napajanje za naprave CAN
• Ethernet: vgrajen ethernet, ki lahko deluje kot USB. Omogoča tudi povezavo s krmilno enoto prek omrežja.
• GPS: deluje, ko je priključena GPS antena (antena priložena)

Beleženje podatkov

• 1gb zmogljivosti beleženja
• Beleženje prek WiFi
• 100kHz največja skupna hitrost beleženja
• 250 kanalov za beleženje

Velikost & teža

• Dolžina: 107mm (4.21 palca)
• Širina: 158mm (6.22 palca)
• Največja stranska višina: 45mm (1.77 palca)
• Teža: 730 gramov (25.75 unče)

Montaža

• 4x montažne luknje z navojem M5 ob straneh za montažo z nosilcem
• 4x montažne luknje z navojem M5 na spodnji strani za urejeno montažo
• 4 x 5.5mm skoznje luknje brez navoja za montažo skozi (zasnovane za uporabo z vijaki M5)

Konektorji

Priključek A

• Link komplet kontaktov A
• TE Superseal 1.0

Priključek B

• Link komplet kontaktov B
• TE Superseal 1.0

Wi-Fi

• Wi-Fi antena
• RP-SMA (obrnjena polariteta)

GPS

• SMA

USB

• USB Type-C

Ethernet

• WEiPU SF810B/P8

CAN1

• WEiPU SF610B/P4
