JZXLink - JZX100X

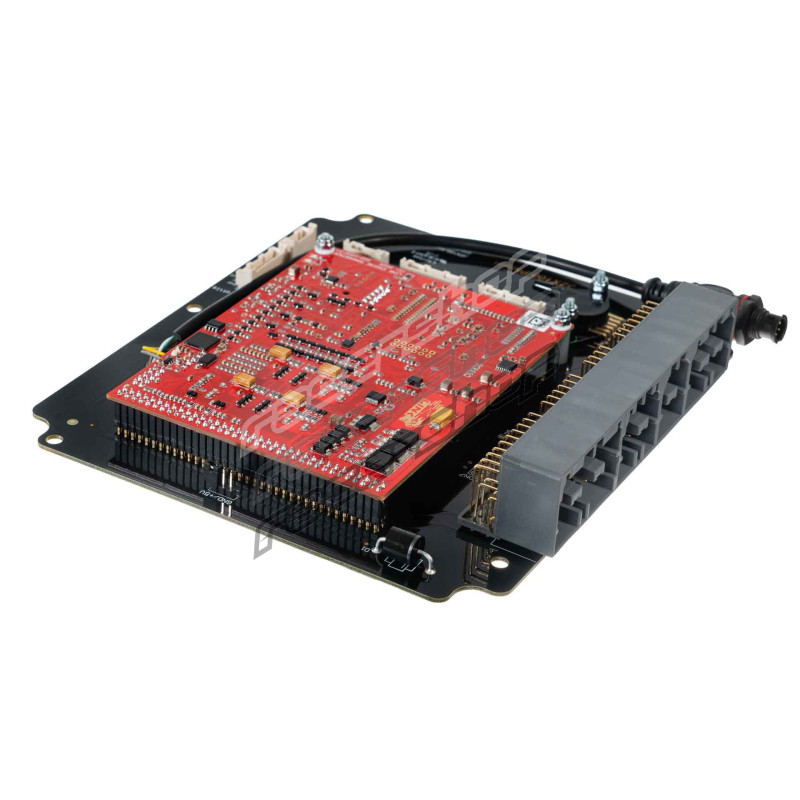

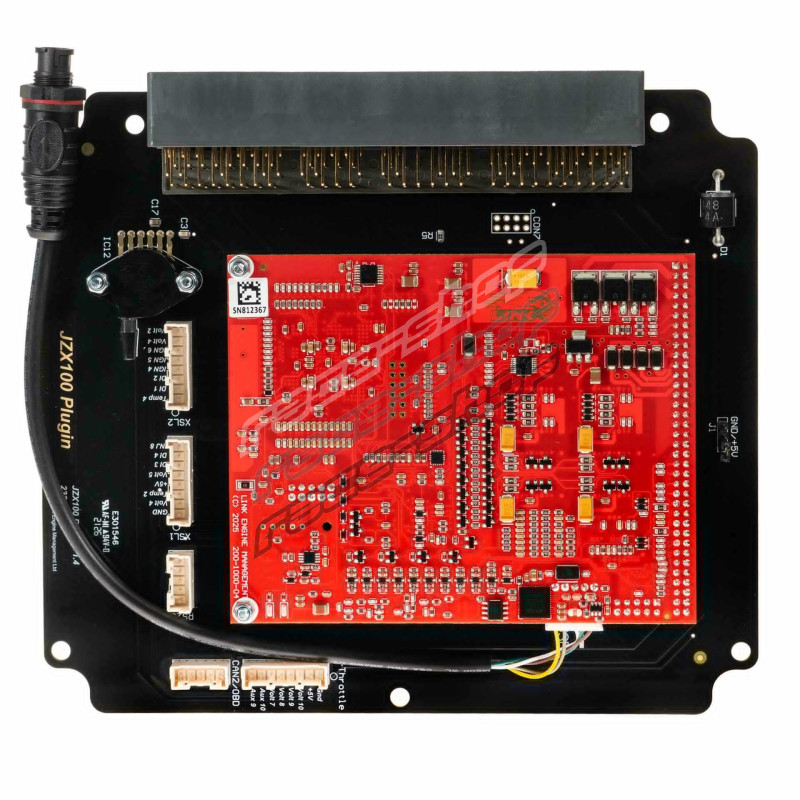

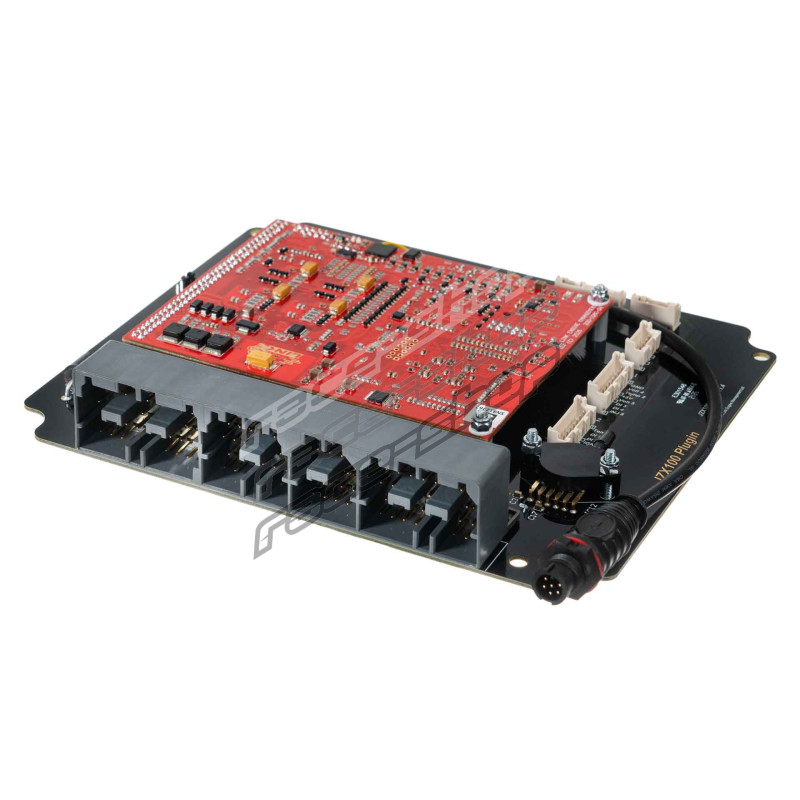

JZX100X, izdelana namensko za Toyoto JZX100 z motorjem 1JZ-GTE VVT-i, je zasnovana za neposredno vgradnjo na tovarniško mesto krmilne enote z uporabo tovarniških nosilcev, originalnega kabelskega snopa in konektorjev. Brez predelave ožičenja, brez adapterskih kabelskih snopov, brez kompromisov. Ohrani vse tovarniške funkcije, zagotavlja brezhibno integracijo z OEM sistemi in vključuje začetno mapo (startup map), s katero vozilo hitro zaženete. Rezultat je čista, preprosta in zanesljiva vgradnja, ki ohrani originalen videz.

Plug-in krmilne enote Link G4X imajo enak procesor, strojno programsko opremo (firmware), programsko opremo in standardni nabor funkcij G4X kot celotna ponudba G4X. Funkcije vključujejo dvojni CAN Bus, Flex Fuel, prilagodljive omejevalnike za zaščito motorja, krmiljenje s tipkovnico CAN, regulacijo polnilnega tlaka z odprto in zaprto zanko, dvojno regulacijo lambda v zaprti zanki, krmiljenje VVT, vgrajen osciloskop prožilnih signalov, združljivost s poprodajnimi zasloni, neposredno krmiljenje avtomatskega menjalnika in 512MB vgrajenega pomnilnika za beleženje podatkov. Ima tudi vgrajen senzor MAP.

JZX100X, ki temelji na Linkovi prvenstveni platformi G4X, podpira tudi napredne funkcije nastavljanja in motošportne funkcije, vključno s krmiljenjem dušikovega oksidula (Nitrous), kontrolo speljevanja (Launch Control), sistemom Anti-lag, tempomatom, kontrolo zdrsa (Traction Control), dirkalnim časovnikom in upravljanjem moči, krmiljenjem prestavljanja in krmiljenjem prestavljanja z obvolanskimi ročicami.

Plug-in krmilna enota Link je idealna rešitev, kadar je na voljo za vaše vozilo in je ožičenje v dobrem stanju, saj zagotavlja sodobno upravljanje motorja brez zapletenosti vgradnje wire-in krmilne enote.

Podprti modeli

JZX100X je zasnovana za naslednje aplikacije:

Toyota Chaser X100 z motorjem 1JZ-GTE VVT-i.

Toyota Mark II X100 z motorjem 1JZ-GTE VVT-i.

Toyota Cresta X100 z motorjem 1JZ-GTE VVT-i.

Pomembno

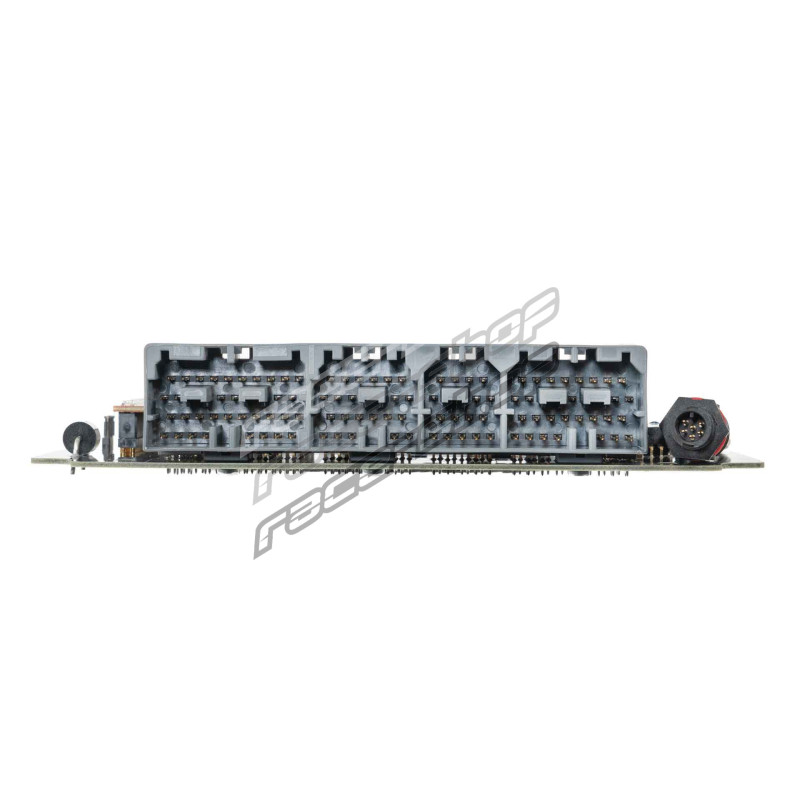

Pred nakupom preverite, ali se vaš konektor ujema s priključkom na priloženi fotografiji.

Zasnovano za vozila z ročnim menjalnikom. Če imate model z avtomatskim menjalnikom, se glede združljivosti neposrednega krmiljenja avtomatskega menjalnika obrnite na lokalnega prodajalca Link ECU.

Ta model vključuje vgrajen senzor MAP.

Podprta je večina tovarniških funkcij.

Ta krmilna enota bo pred uporabo elektronske dušilne lopute potrebovala razširitveni konektor.

Plug-in krmilne enote imajo vse standardne funkcije G4X ter napredne funkcije nastavljanja in motošportne funkcije, vključno z:

Funkcije krmilne enote

• Dvojni CAN Bus
• Krmiljenje elektronske dušilne lopute
• Flex Fuel
• Osciloskop prožilnih signalov
• 3-osni merilnik pospeška
• Izbirni pull-up upori temperaturnih vhodov
• Prilagodljivi omejevalniki za zaščito motorja
• Krmiljenje s tipkovnico CAN
• Krmiljenje VVT
• Regulacija polnilnega tlaka z odprto zanko
• Regulacija polnilnega tlaka z zaprto zanko
• Dvojna regulacija lambda v zaprti zanki
• Neposredno krmiljenje avtomatskega menjalnika
• Združljivo z vsemi vodilnimi poprodajnimi armaturnimi zasloni prek CAN ali serijskega podatkovnega toka
• 512 megabajtov notranjega pomnilnika za beleženje podatkov
• Opomba: Ta krmilna enota bo pred uporabo elektronske dušilne lopute potrebovala razširitveni konektor.

Motošportne funkcije

• Krmiljenje dušikovega oksidula (Nitrous)
• Kontrola speljevanja (Launch Control)
• Anti-lag
• Tempomat
• Kontrola zdrsa (Traction Control)
• Dirkalni časovnik in upravljanje moči
• Krmiljenje prestavljanja
• Krmiljenje prestavljanja z obvolanskimi ročicami

Specifikacije

Plug-in krmilne enote združujejo vse vrhunske specifikacije G4X s pristno plug-and-play priročnostjo, vključno z:

Vhodi in izhodi

• Celoten seznam vhodov in izhodov najdete v navodilih za vgradnjo JZX100X

Komunikacija

• 2 kanala CAN Bus
• LTW 6-pinski USB priključek za nastavljanje

Mere izdelka

• 190mm(L)x160mm(W)x30mm(H)
• 7.48in(L)x6.30in(W)x1.18in(H)

Teža izdelka

• 260 gramov (9.17 unče)

Električne lastnosti

• Obratovalno napetostno območje: 6.5-24V
• Največja vhodna napetost: 36V
• Največji trajni tok: 8.5A

Vsebina paketa

• G4X Toyota JZX100X Plug-in krmilna enota
• Antistatični trak
• USB kabel za nastavljanje - krmilna enota na USB
• Nalepke Link
• Kartica s priročnikom za Plug-in
• Kartica za registracijo izdelka
