Link senzor kota ročične gredi (CAS)

Podprti modeli

Uporabite ga lahko s skoraj vsakim jeklenim prožilnim kolesom, pritrjenim na ročično gred; za naše prožilna kolesa si oglejte povezane izdelke.

Opozorila

Ni priporočljivo za signal odmične gredi (CAM).

Signalni vodniki morajo biti oklopljeni.

Reža senzorja približno 0.5mm.

Glede na želeno strategijo vžiga boste morda potrebovali dodaten senzor CAM/Trigger 2 PN 101-0280. Za več informacij glejte datoteko pomoči PC Link.

Specifikacije

Ožičenje

• Reference + priključite na Trigger 1 (signal) na krmilni enoti Link.
• Reference - priključite na maso senzorja (Sensor Ground) na krmilni enoti Link.

Mere izdelka

• 55mm(L)x40mm(W)x45mm(H)
• 2.17in(L)x1.57in(W)x1.77in(H)

Teža izdelka

• 30 gramov (1.06 unče)

Električne lastnosti

• Obratovalno napetostno območje: +/-60V

Vsebina paketa

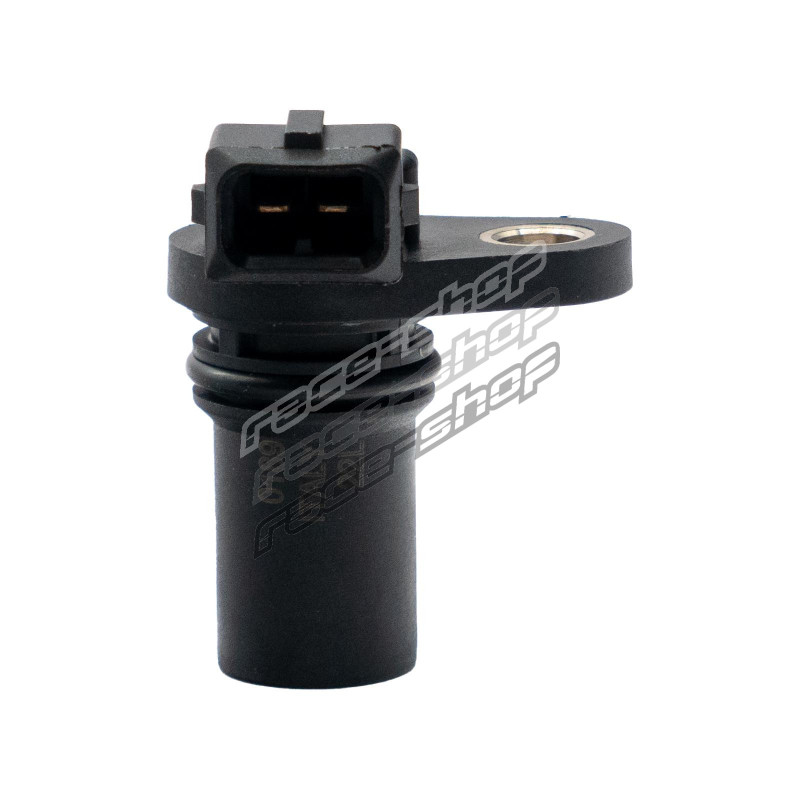

• VR senzor ročične gredi z vtičem/pini

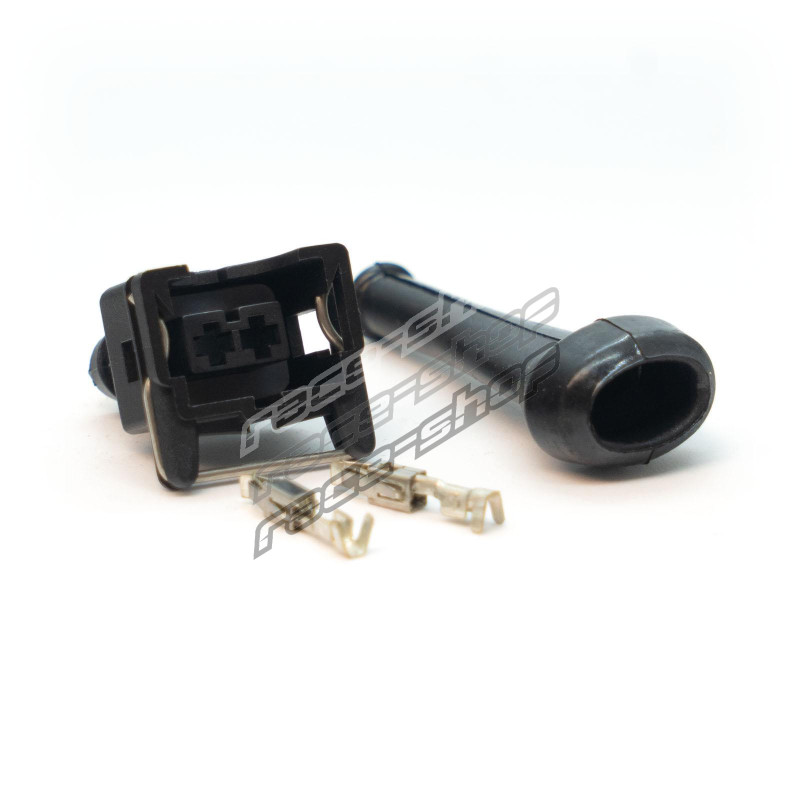

• Vtič, pin in zaščitna kapa v slogu Bosch (PN 101-0051)

Ime kalibracije v PCLink

• Reluctor
