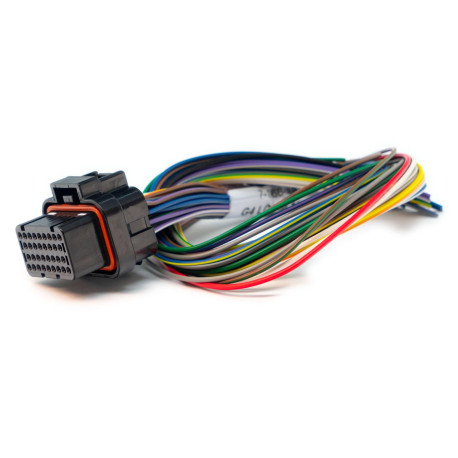

Link kabelski snop B, kratek (0LB)

Visokokakovosten, predhodno sestavljen kabelski snop za vgradnje po meri z združljivimi Link wire-in krmilnimi enotami. Pogosto ga imenujemo tudi kabelska napeljava (wiring harness) ali flying lead. Na enem koncu je zaključen s konektorjem SUPERSEAL 1.0, drugi konec pa je nezaključen. Link kabelski snop B dolžine 0.4m je priročna in stroškovno učinkovita osnova za profesionalno vgradnjo krmilne enote, brez časa, orodja in stroškov, potrebnih za lastno zaključevanje konektorja krmilne enote.

Idealen za vmesne kabelske snope in adapterje. Zaradi dolžine 0.4m je ta kabelski snop še posebej primeren za vmesne kabelske snope (patch harness), predelave krmilnih enot, adapterje in druge aplikacije, kjer kabelski snop polne dolžine ni potreben.

Čeprav je zasnovan za združljive Link wire-in krmilne enote, ta kabelski snop ni omejen le na aplikacije s krmilnimi enotami Link. Uporabite ga lahko tudi za projekte ožičenja po meri, ki zahtevajo enak konektor TE Connectivity SUPERSEAL 1.0 in združljivo razporeditev pinov.

Opomba: Link Wire-in krmilne enote z dvema konektorjema potrebujejo kabelski snop A in kabelski snop B. Kabelski snop A 0.4 se prodaja ločeno (PN 101-0002).

Podprti modeli

Link G4X Storm (potreben je tudi kabelski snop A)

Link G4X in G4+ Fury (potreben je tudi kabelski snop A)

Link G4X, G4+ in G4 Xtreme (potreben je tudi kabelski snop A)

Link G4+ Thunder (Opomba: morda bodo potrebni tudi kabelski snop A ter kompleta konektorjev C in D)

Link G4+ Storm Black (potreben je tudi kabelski snop A) - Opomba: kabelski snop B ni potreben za starejše modele Silver ali Blue G4 ali G4+ Storm

Vipec V88 (potreben je tudi kabelski snop A)

Vipec i88 (potreben je tudi kabelski snop A)

Opozorila

Ni primerno za starejše modele G4 Atom (pred G4+).

Ta kabelski snop je na voljo tudi v dolžinah 2.5m in 5m.

Vsi vodniki so barvno označeni skladno s priročniki Link Wire-In. Vsa mesta so zasedena.

Specifikacije

Link kabelski snopi uporabljajo vodnik 0.75mm2 za 2 rdeča vodnika (pin A5 & B5) in 4 črne napajalne mase (A25,A34,B25,B34). Vsi ostali vodniki so 0.5mm2.

Mere izdelka

• 400mm(L)x40mm(W)x30mm(H)
• 15.75in(L)x1.57in(W)x1.18in(H)

Teža izdelka

• 140 gramov (4.94 unče)

Električne lastnosti

• Obratovalno napetostno območje: 0-24V
• Največja vhodna napetost: 60V
• Največji trajni tok: 5A & 14A
• Preseki vodnikov: 20AWG/0.5mm2 & 19AWG/0.75mm2

Vsebina paketa

• Kabelski snop B, kabel 400mm

Konektor

• Link A SUPERSEAL 1.0
