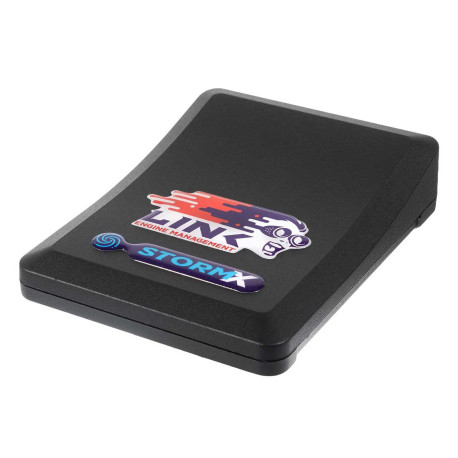

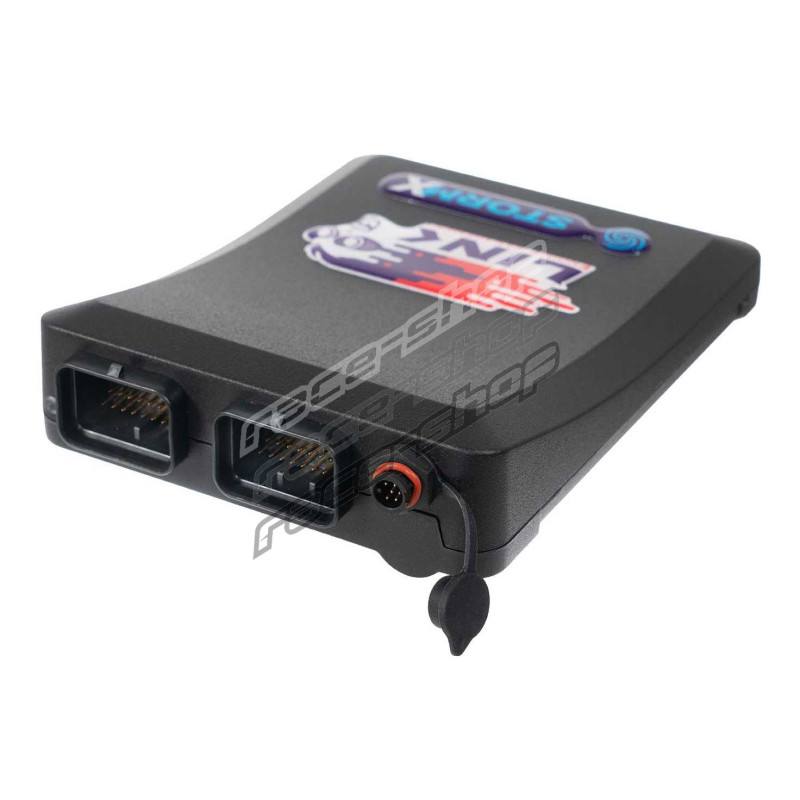

Link G4X StormX

Vključuje vse ključne funkcije G4X, ki jih pričakujete od Linkove prvenstvene platforme, vključno s CAN Bus, Flex Fuel, prilagodljivimi omejevalniki za zaščito motorja, krmiljenjem s tipkovnico CAN, krmiljenjem VVT, regulacijo polnilnega tlaka z odprto in zaprto zanko ter 512MB za beleženje podatkov.

StormX ima več vhodov/izhodov in naprednejše funkcije kot osnovne krmilne enote Link, z dodatnimi izhodi za vbrizgalne šobe in vžig, pomožnimi izhodi, digitalnimi vhodi in temperaturnimi vhodi. Uvaja tudi napredne funkcije nastavljanja, vključno z vgrajenim osciloskopom prožilnih signalov, krmiljenjem prostega teka s koračnim motorjem in krmiljenjem rotacijske črpalke za doziranje olja.

StormX po vzoru vrhunske ponudbe Link G4X podpira tudi nekatere napredne motošportne funkcije, vključno s krmiljenjem dušikovega oksidula (Nitrous), kontrolo speljevanja (Launch Control), celovitim krmiljenjem prestavljanja in sistemom Anti-Lag, zato je pametna izbira za visokozmogljive cestne in motošportne aplikacije.

StormX je idealna rešitev za projekte, ki zahtevajo razširjene vhode/izhode in nekaj naprednih možnosti nastavljanja, brez dodatnih funkcij, ki jih ponujajo naše vrhunske krmilne enote.

Podprti modeli

StormX lahko krmili do 4 rotorje ali 8 valjev s sekvenčnim vbrizgom in neposrednim vžigom.

StormX je umeščena med osnovne in vrhunske krmilne enote Link G4X in ponuja naslednje funkcije:

Funkcije krmilne enote

• 8 matematičnih blokov po meri s 30 znaki
• Flex Fuel
• Osciloskop prožilnih signalov
• Izbirni pull-up upori temperaturnih vhodov
• Prilagodljivi omejevalniki za zaščito motorja
• Krmiljenje s tipkovnico CAN
• Krmiljenje VVT
• Regulacija polnilnega tlaka z odprto zanko
• Regulacija polnilnega tlaka z zaprto zanko
• Dvojna regulacija lambda v zaprti zanki
• 512 megabajtov notranjega pomnilnika za beleženje podatkov

Motošportne funkcije

• Krmiljenje dušikovega oksidula (Nitrous)
• Kontrola speljevanja (Launch Control)
• Anti-Lag
• Dirkalni časovnik in upravljanje moči
• Krmiljenje prestavljanja
• Krmiljenje prestavljanja z obvolanskimi ročicami

Specifikacije

StormX je idealna rešitev za projekte, ki zahtevajo več vhodov in izhodov kot osnovne krmilne enote Link G4X, hkrati pa potrebujejo le del specifikacij naših vrhunskih krmilnih enot G4X, vključno z:

Izhodi

• 8 izhodov za vbrizgalne šobe
• 8 izhodov za vžig
• 8 pomožnih izhodov
• +5V napajanje senzorjev
• +8V napajanje senzorjev
• Neuporabljene izhode za vbrizg/vžig je mogoče uporabiti kot pomožne izhode

Vhodi

• 8 digitalnih vhodov
• 3 temperaturni vhodi
• 8 analognih vhodov
• 2 prožilna vhoda
• 2 vhoda za klenkanje
• Neuporabljene temperaturne in analogne vhode je mogoče uporabiti kot digitalne vhode

Komunikacija

• 1 kanal CAN Bus
• LTW 6-pinski USB priključek za nastavljanje

Beleženje podatkov

• 512MB vgrajenega pomnilnika za beleženje
• 100kHz največja skupna hitrost beleženja
• 250 kanalov za beleženje

Mere izdelka

• 185mm(L) x 130mm(W) x 40mm(H)
• 7.28in(L) x 5.12in(W) x 1.57in(H)

Teža izdelka

• 660 gramov (23.28 unče)

Material

• Tlačno lito aluminijasto ohišje

Električne lastnosti

• Obratovalno napetostno območje: 6.5-24V
• Največja vhodna napetost: 36V
• Največji trajni tok: 5.5A
• Delovni tok: 200mA

Razno

• Proizvodni standard ISO 13485
• Območje temperature okolice: -30 do 90°C

Vsebina paketa

• StormX G4X krmilna enota
• Vodnik za hiter začetek
• Montažni nosilec
• USB kabel za nastavljanje
• Nalepke LinkECU

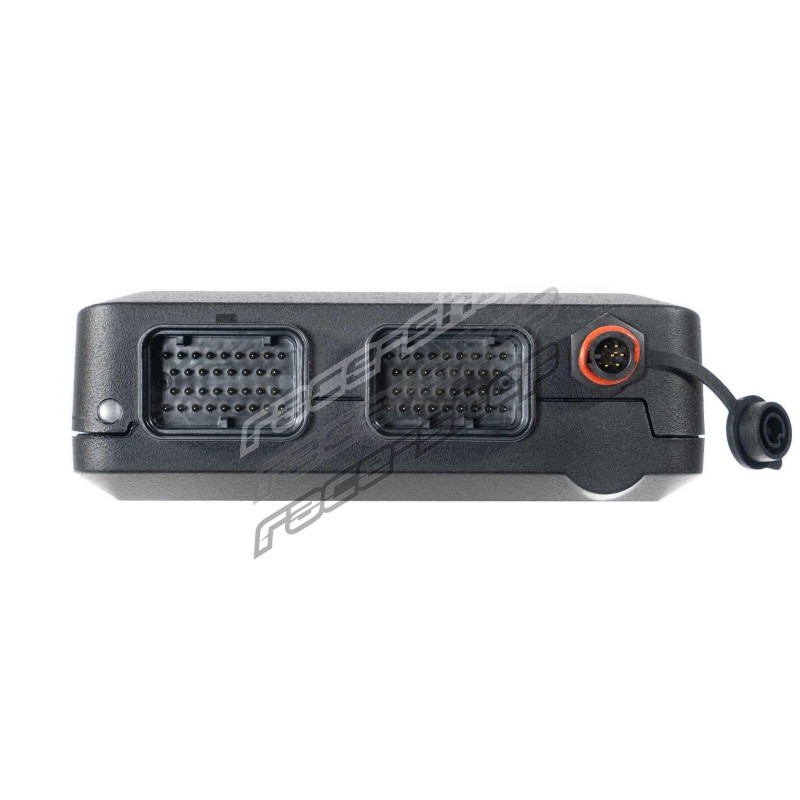

Konektor

• Superseal 4 vrste 34 mest x2
• Številka dela 4-1437290-0
• Številka dela 4-1437290-1
