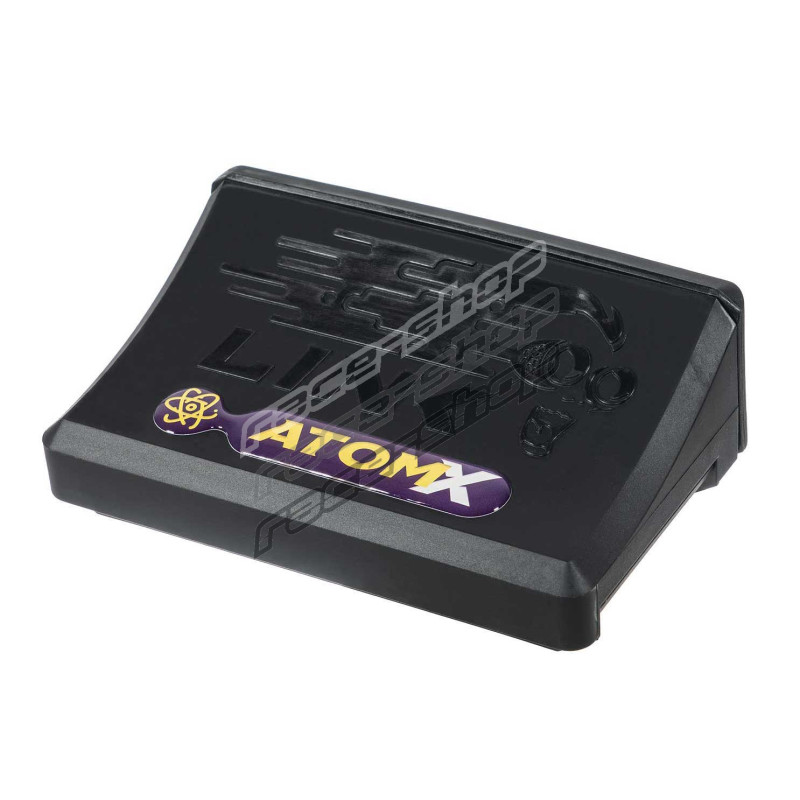

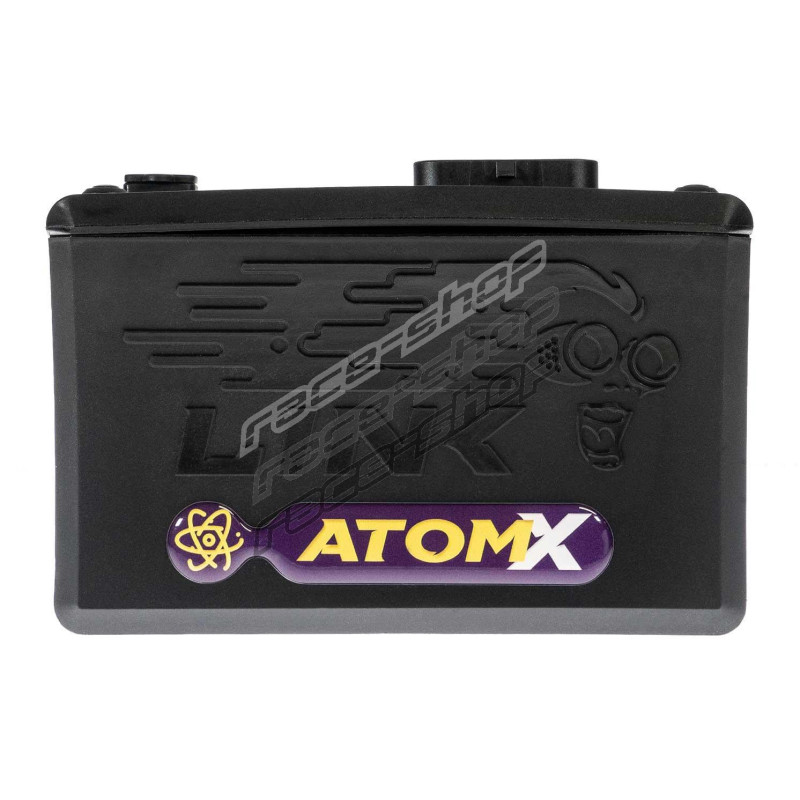

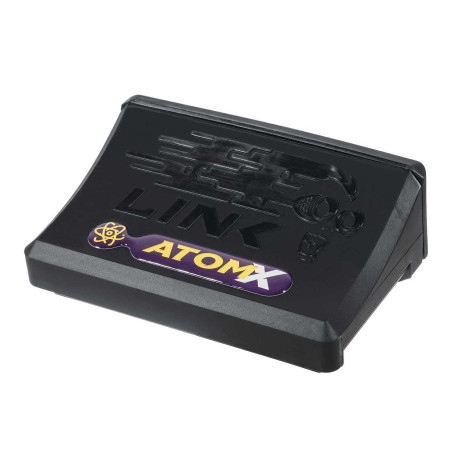

Link G4X AtomX krmilna enota (ECU)

AtomX temelji na isti prvenstveni arhitekturi G4X kot preostala ponudba G4X in ponuja enako preverjeno izkušnjo nastavljanja in zanesljivost, ki ji zaupajo navdušenci in profesionalni nastavljavci po vsem svetu.

AtomX ima enak procesor, strojno programsko opremo (firmware), programsko opremo in standardni nabor funkcij G4X kot celotna ponudba G4X. Funkcije vključujejo CAN Bus, Flex Fuel, prilagodljive omejevalnike za zaščito motorja, krmiljenje s tipkovnico CAN, regulacijo polnilnega tlaka z odprto zanko, vgrajen osciloskop prožilnih signalov, izhodni podatkovni tok OBDII, stalno barometrsko korekcijo, združljivost s poprodajnimi zasloni in 512MB vgrajenega pomnilnika za beleženje podatkov.

AtomX je zasnovana za projekte, ki ne potrebujejo razširjenih vhodov/izhodov ali naprednih motošportnih funkcij, in zagotavlja vse bistveno za zanesljivo in zmogljivo upravljanje motorja. Podpira širok nabor strategij nastavljanja, vključno z modeliranjem goriva VE in tradicionalnim modeliranjem goriva, korekcijami za posamezne valje, dvojnimi mapami goriva in vžiga, regulacijo polnilnega tlaka in naprednimi strategijami zaščite motorja.

AtomX je idealna rešitev za projekte, ki zahtevajo preverjeno zmogljivost upravljanja motorja in ključne funkcije G4X v kompaktnem in stroškovno učinkovitem paketu.

Podprti modeli

AtomX lahko krmili do 2 rotorja ali 4 valje s sekvenčnim vbrizgom in neposrednim vžigom.

AtomX je osnovna krmilna enota, ki ponuja vse ključne funkcije G4X, vključno z:

Funkcije krmilne enote

• 8 matematičnih blokov po meri s 30 znaki
• Flex Fuel
• Osciloskop prožilnih signalov
• Prilagodljivi omejevalniki za zaščito motorja
• Krmiljenje s tipkovnico CAN
• Regulacija polnilnega tlaka z odprto zanko z do tremi preklopnimi tabelami
• Vklopno/izklopno krmiljenje odmične gredi (v slogu VTEC)
• Združljivo z vsemi vodilnimi poprodajnimi armaturnimi zasloni prek CAN ali serijskega podatkovnega toka.
• 512 megabajtov notranjega pomnilnika za beleženje podatkov

Motošportne funkcije

• Omejeno krmiljenje prestavljanja

Specifikacije

AtomX je idealna rešitev za projekte, ki ne potrebujejo razširjenih vhodov/izhodov.

Izhodi

• 4 izhodi za vbrizgalne šobe
• 4 izhodi za vžig
• 4 pomožni izhodi
• +5V napajanje senzorjev
• Neuporabljene izhode za vbrizg/vžig je mogoče uporabiti kot pomožne izhode

Vhodi

• 2 digitalna vhoda
• 2 temperaturna vhoda
• 3 analogni vhodi
• 2 prožilna vhoda
• 1 vhod za klenkanje
• Neuporabljene temperaturne in analogne vhode je mogoče uporabiti kot digitalne vhode

Komunikacija

• 1 kanal CAN Bus
• Mini-B USB priključek za nastavljanje

Beleženje podatkov

• 512MB vgrajenega pomnilnika za beleženje
• 100kHz največja skupna hitrost beleženja
• 250 kanalov za beleženje

Mere izdelka

• 90mm(L) x 130mm(W) x 45mm(H)
• 3.54in(L) x 5.12in(W) x 1.77in(H)

Teža izdelka

• 180 gramov (6.35 unče)

Material

• Ohišje iz steklenih vlaken ojačanega najlona

Električne lastnosti

• Obratovalno napetostno območje: 6.5-24V
• Največja vhodna napetost: 36V
• Največji trajni tok: 3A
• Delovni tok: 200mA

Razno

• Proizvodni standard ISO 13485
• Območje temperature okolice: -30 do 90°C

Vsebina paketa

• AtomX G4X krmilna enota
• Vodnik za hiter začetek
• Montažni nosilec
• USB kabel za nastavljanje
• Nalepke LinkECU

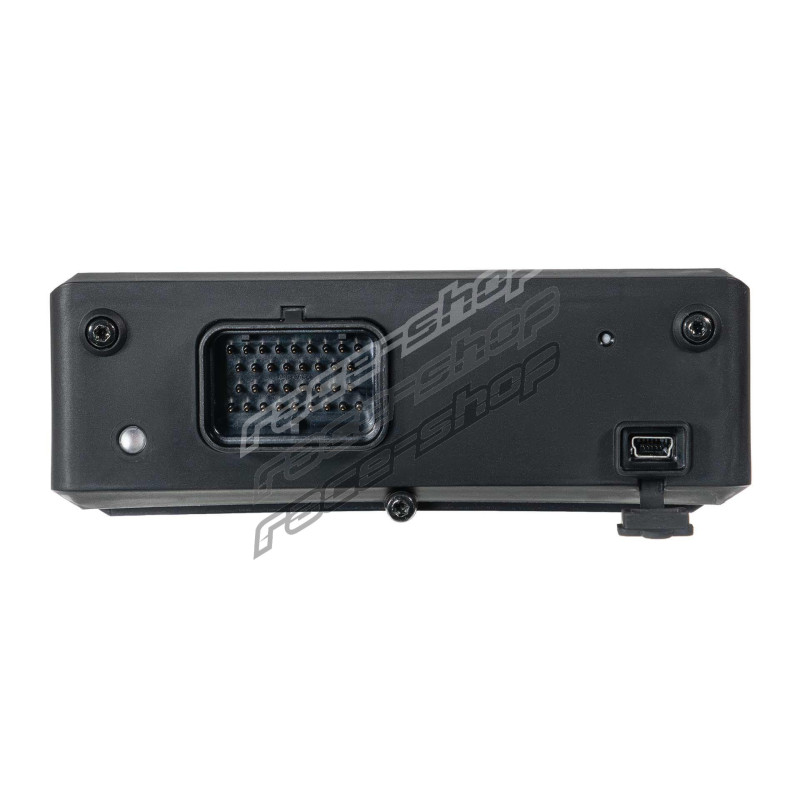

Konektor

• Superseal 4 vrste 34 mest
• Številka dela 4-1437290-0
