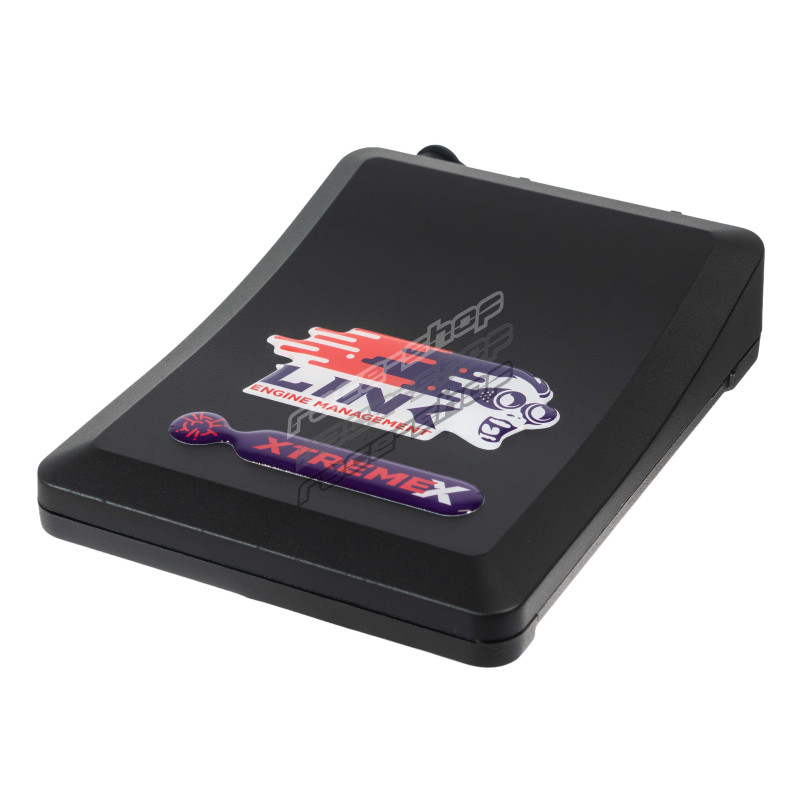

Link G4X XtremeX

XtremeX vključuje vse ključne funkcije G4X, ki jih pričakujete od Linkove prvenstvene platforme, vključno s Flex Fuel, prilagodljivimi omejevalniki za zaščito motorja, krmiljenjem s tipkovnico CAN, regulacijo polnilnega tlaka z odprto in zaprto zanko, dvojno regulacijo lambda v zaprti zanki, krmiljenjem VVT, osciloskopom prožilnih signalov, združljivostjo s poprodajnimi zasloni in 512MB vgrajenega pomnilnika za beleženje podatkov.

Prehod z osnovnih krmilnih enot in krmilnih enot srednjega razreda Link G4X odklene vrhunske funkcije G4X, zasnovane za zahtevnejše cestne, dirkalne in motošportne aplikacije. XtremeX dodaja povsem programabilno krmiljenje elektronske dušilne lopute, neposredno krmiljenje avtomatskega menjalnika, dva modula CAN, 3-osni merilnik pospeška in razširjene vhode/izhode, hkrati pa omogoča dostop do celotnega nabora motošportnih funkcij G4X, vključno s kontrolo speljevanja (Launch Control), sistemom Anti-Lag, krmiljenjem dušikovega oksidula (Nitrous), krmiljenjem prestavljanja z obvolanskimi ročicami, krmiljenjem prestavljanja, kontrolo zdrsa (Traction Control) in tempomatom.

XtremeX je idealna rešitev za visokozmogljive cestne in motošportne projekte, ki zahtevajo prilagodljivost, krmiljenje elektronske dušilne lopute, obsežne vhode/izhode in napredne funkcije vrhunske krmilne enote G4X.

Podprti modeli

XtremeX lahko krmili do 4 rotorje ali 8 valjev s sekvenčnim vbrizgom in neposrednim vžigom.

XtremeX je vrhunska krmilna enota G4X, ki ponuja vse funkcije nastavljanja in motošportne funkcije G4X, vključno z:

Funkcije krmilne enote

• Krmiljenje elektronske dušilne lopute
• 8 matematičnih blokov po meri s 30 znaki
• Flex Fuel
• Osciloskop prožilnih signalov
• 3-osni merilnik pospeška
• Izbirni pull-up upori temperaturnih vhodov
• Prilagodljivi omejevalniki za zaščito motorja
• Krmiljenje s tipkovnico CAN
• Krmiljenje VVT
• Regulacija polnilnega tlaka z odprto zanko
• Regulacija polnilnega tlaka z zaprto zanko
• Dvojna regulacija lambda v zaprti zanki
• Neposredno krmiljenje avtomatskega menjalnika
• Združljivo z vsemi vodilnimi poprodajnimi armaturnimi zasloni prek CAN ali serijskega podatkovnega toka
• 512 megabajtov notranjega pomnilnika za beleženje podatkov

Motošportne funkcije

• Krmiljenje dušikovega oksidula (Nitrous)
• Kontrola speljevanja (Launch Control)
• Anti-lag
• Tempomat
• Kontrola zdrsa (Traction Control)
• Dirkalni časovnik in upravljanje moči
• Krmiljenje prestavljanja
• Krmiljenje prestavljanja z obvolanskimi ročicami

Specifikacije

XtremeX je kot vrhunska krmilna enota G4X idealna rešitev za projekte, ki zahtevajo več vhodov/izhodov in naprednejše specifikacije kot osnovne krmilne enote in krmilne enote srednjega razreda Link G4X, vključno z:

Izhodi

• 8 izhodov za vbrizgalne šobe
• 8 izhodov za vžig
• 10 pomožnih izhodov
• +5V napajanje senzorjev
• +8V napajanje senzorjev
• Neuporabljene izhode za vbrizg/vžig je mogoče uporabiti kot pomožne izhode

Vhodi

• 10* digitalnih vhodov
• 4 temperaturni vhodi
• 11 analognih vhodov
• 2 prožilna vhoda
• 2 vhoda za klenkanje
• Neuporabljene temperaturne in analogne vhode je mogoče uporabiti kot digitalne vhode
• *pri uporabi 2. CAN Bus sta potrebna 2 digitalna vhoda

Komunikacija

• 2 kanala CAN Bus
• LTW 6-pinski USB priključek za nastavljanje

Beleženje podatkov

• 512MB vgrajenega pomnilnika za beleženje
• 100kHz največja skupna hitrost beleženja
• 250 kanalov za beleženje

Mere izdelka

• 185mm(L) x 130mm(W) x 40mm(H)
• 7.28in(L) x 5.12in(W) x 1.57in(H)

Teža izdelka

• 680 gramov (23.99 unče)

Material

• Tlačno lito aluminijasto ohišje

Električne lastnosti

• Obratovalno napetostno območje: 6.5-24V
• Največja vhodna napetost: 36V
• Največji trajni tok: 5.5A
• Delovni tok: 200mA

Razno

• Proizvodni standard ISO 13485
• Območje temperature okolice: -30 do 90°C

Vsebina paketa

• XtremeX G4X krmilna enota
• Vodnik za hiter začetek
• Montažni nosilec
• USB kabel za nastavljanje
• Nalepke LinkECU

Konektor

• Superseal 4 vrste 34 mest x2
• Številka dela 4-1437290-0
• Številka dela 4-1437290-1
